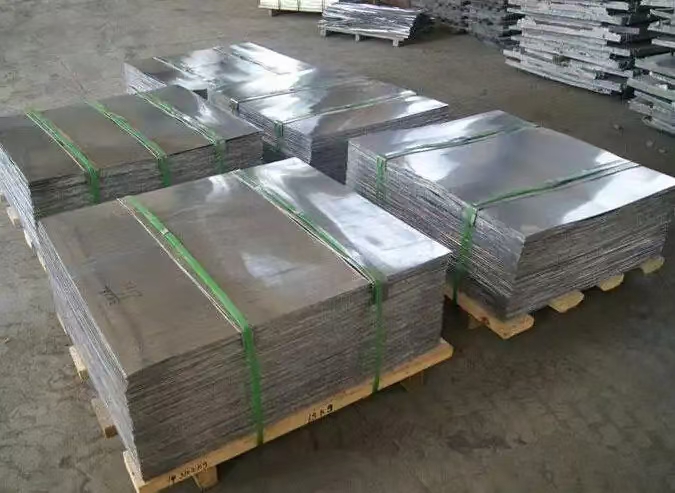

铅电解精炼的极板准备主要包括阳极板和阴极板的准备。阴极板通常由含铅量大于99.99%的电解铅制成。

最简单的制作方法是使用始极片铸模板浇注。铸模板为厚约25mm的矩形钢板，两侧焊上高30mm的凸缘。模板的内宽与始极片宽一致，长度比阴极板长300~400mm，以便折叠和包住导电棒。

将熔铅锅内的铅液舀入铸模板顶端的半圆形盛铅液翻斗中，倾动翻斗使铅液沿斜板全宽向下流动并迅速凝固成一张薄铅片。当铅液温度一定时，可以通过改变铸模板的倾斜度来控制始

极片的厚度。剩余的铅液流入接液斗后返回熔铅锅。

为了加快浇注速度，可在铸模板背后增设水套夹层，通入冷却水进行强制冷却。始极片表面应平整光滑，无飞边、毛刺，无氧化物夹杂，且厚薄均匀。包裹导电棒与铅皮接触应良好。

此外，在铅电解精炼过程中，阴极板在电解前也需进行预处理，以确保其与电解液的接触良好。
