萃取铜工艺中，设备构成涵盖萃取段、反萃取段及辅助系统。

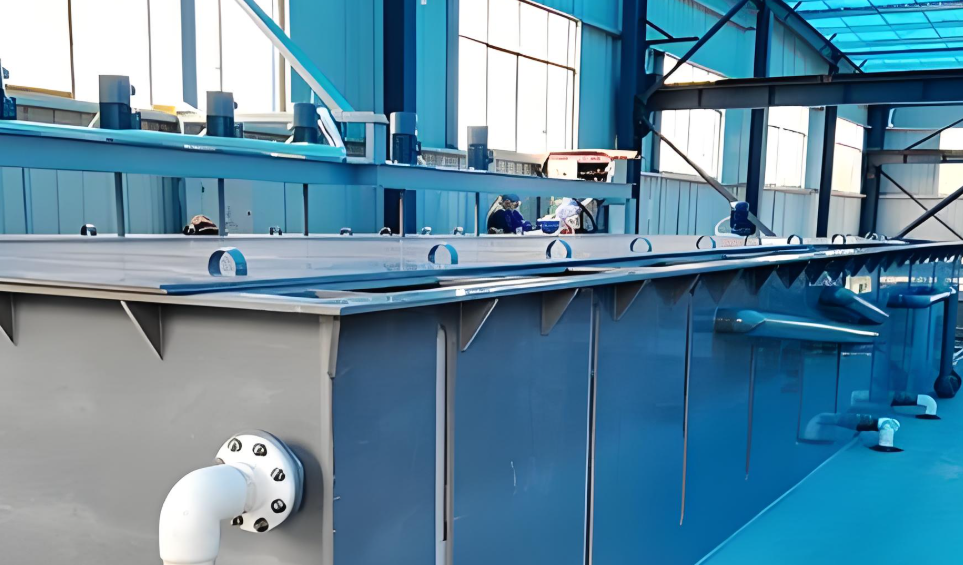

萃取段的核心设备是混合澄清槽。浸出液与有机相被输送至此处，在混合室内充分接触，使铜离子从浸出液转移至有机相中，随后在澄清室内实现两相快速分离，为后续处理提供载铜有机相。

反萃取段同样采用混合澄清槽。载铜有机相与富电解液在此相遇，通过混合促使铜离子从有机相回到富电解液中，再经澄清分离，得到贫有机相和含铜丰富的溶液，用于后续电积工序。

辅助系统在萃取铜过程中不可或缺。储槽分为有机相储槽和溶液储槽，分别用于储存有机相和各类溶液，保证生产流程的连续性和稳定性。泵是流体输送的动力源，负责将各种流体准确输送至指定位置。过滤器可有效去除有机相中的固体悬浮物（夹带物），防止其影响后续工序和产品质量。此外，整流器与电极专门用于电积车间，整流器为电积过程提供稳定直流电，电极则参与电化学反应，使铜在阴极上沉积析出，最终得到高纯度的铜产品。
