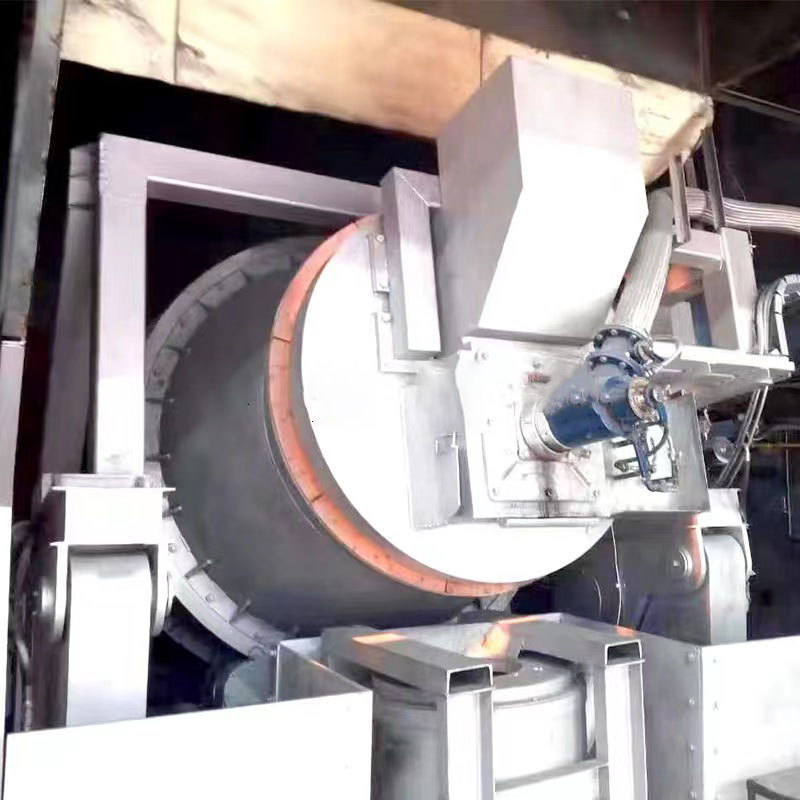

铜倾动炉是有色金属冶炼（如铜、铅等）的关键设备，通过炉体倾动实现熔体排放与工艺控制，其主要设备如下：

1.倾动炉本体：由炉体（耐火材料砌筑的熔池）、炉壳（钢结构支撑）、倾动机构（液压或机械驱动系统）组成，承载熔炼过程，可 0°~90°倾斜排放熔体，还配备燃烧系统及监测装置。

2.溜槽系统：有倾斜槽体（耐火材料内衬）、流口控制装置（塞棒或闸板）、支撑框架，引导熔体流向下游设备，调节流量防喷溅堵塞，部分有加热元件防凝固。

3.圆盘浇铸机：由旋转圆盘、模具组、冷却系统、脱模装置构成，将熔体定量浇铸成标准锭，圆盘旋转连续作业，有自动取锭机械手。

4.除尘系统：含集气罩、烟道、除尘器（电除尘或布袋除尘）、引风机、烟囱，收集烟尘净化后排放，部分集成余热回收装置。

5.烟道与排烟系统：由耐高温烟道、膨胀节、闸板阀、排烟风机组成，连接炉体与除尘系统，调节烟气流量，维持炉内负压，有紧急排放口。

6.辅助设备：加料系统实现自动化投料；液压系统为炉体倾动等提供动力；冷却水系统循环冷却关键部位；自动化控制系统监控参数。

应用场景：铜冶炼中处理冰铜生产阴极铜；铅冶炼中熔炼粗铅，除尘系统捕获含铅烟尘，烟道排烟至脱硫装置。倾动炉设备组合围绕核心流程设计，协同工作，实际配置依工艺需求调整。
