阴极铜电解精炼工艺依赖一套高度自动化的设备系统。为保障电流效率与阴极铜品质，生产线上需配置供电、电解、循环和机械化作业四大核心设备组。以下按功能模块分类列出所有关键设备，适用于铜冶炼厂工艺设计、设备选型及技术方案撰写。

1. 供电系统（整流机组）

整流变压器：将高压交流电降压。

硅整流器：将交流电转换为低电压、大电流直流电。

自动稳流控制系统：实时调节电流密度，确保电解过程稳定。

冷却装置（风冷或水冷）：为整流元件散热。

2. 电解反应主体设备

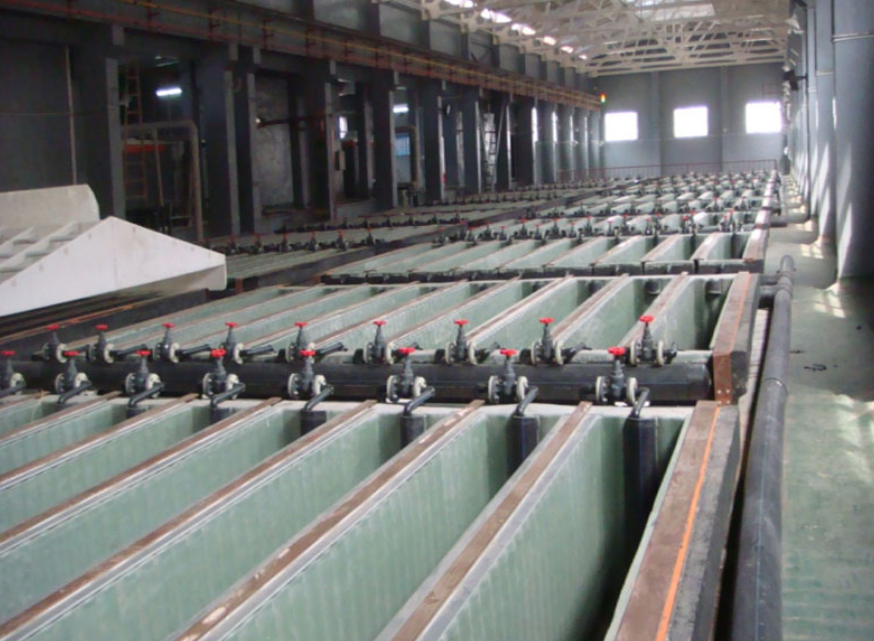

电解槽：钢筋混凝土结构，pp材质，耐腐蚀、防漏电，槽内布置阴阳极板。

永久阴极板：材质为不锈钢，作为阴极铜沉积的基底，可重复使用。

阳极板：由粗铜浇铸而成，在电解过程中逐渐溶解。

导电排与接触点：铜排或铝排，连接极板与供电系统，确保电流均匀分布。

3. 电解液循环与温控净化系统

循环泵：强制电解液在槽组与高位槽之间流动。

高位槽（稳压槽）：维持恒定的液面压力，保证各电解槽进液均匀。

板式换热器与电加热器：协同控温，将电解液温度稳定在60~65℃。

精密过滤机：连续过滤悬浮颗粒，并去除砷、锑、铋等有害杂质。

管路及阀门：采用耐酸材质（如CPVC、钛管），连接各循环单元。

4. 机械化作业与物料搬运设备

阴极剥片机组：自动将沉积的铜箔从不锈钢阴极板上剥离、洗涤并堆垛。

阳极整形及处理机组：对使用后的残极进行压平、修正，并回收残极碎片。

阳极准备机组：将新阳极板吊装并调整至槽内准确位置。

洗涤与堆垛机组：对成品铜板进行清洗、称重和打包。

电解专用行车：采用耐腐蚀、防磁设计，用于极板的出装槽、跨间转运和机组衔接。
