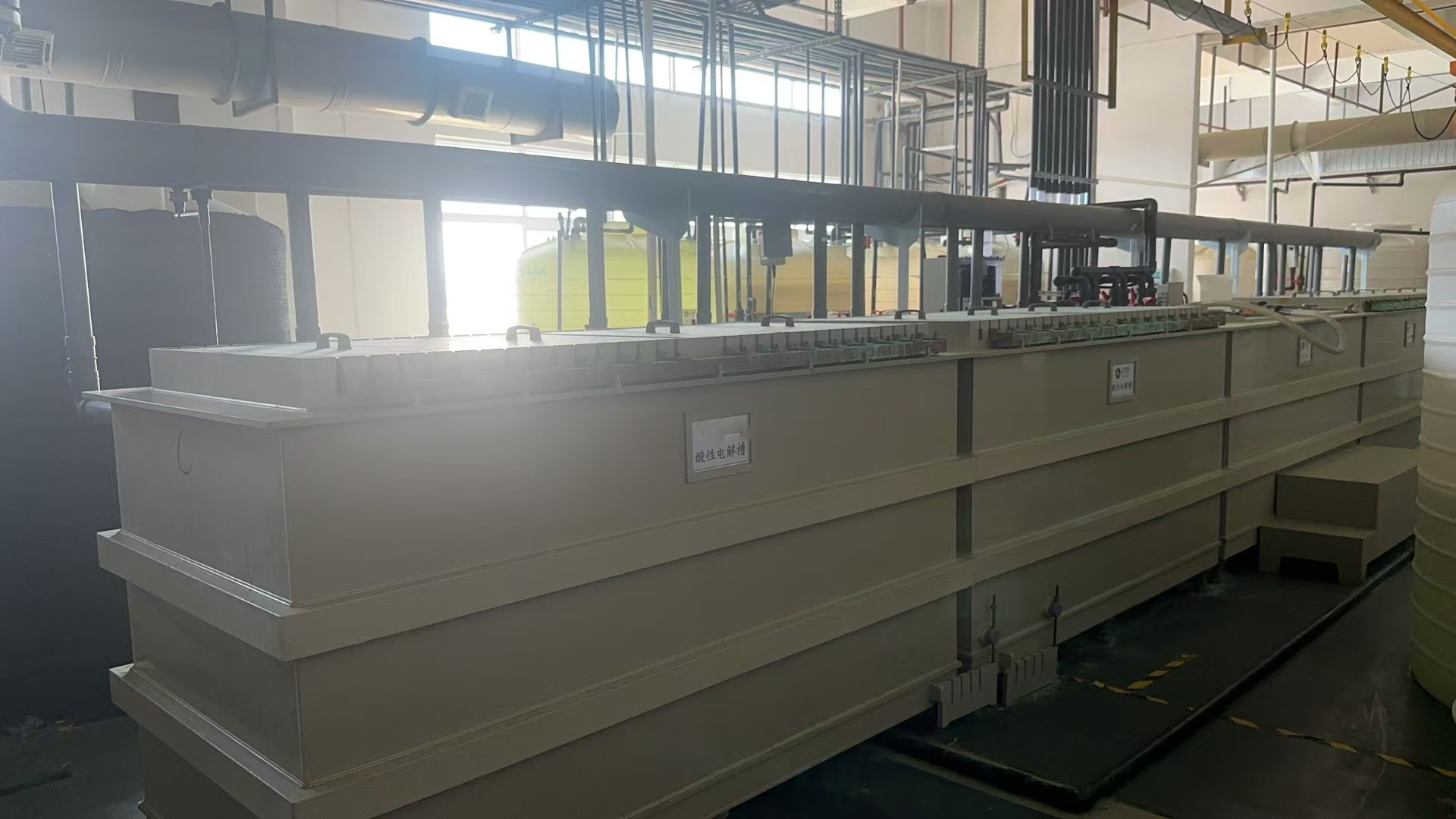

金电解精炼是基于电化学原理的提纯工艺，通过直流电作用，使粗金中的金离子在阴极还原析出纯金，同时去除杂质。其核心反应包括阳极与阴极反应：

阳极反应（粗金溶解）：以粗金（含杂质）为阳极，在电解液中发生氧化反应，金溶解为金离子，即Au→Au³⁺ + 3e⁻。杂质金属如银、铜、铅等因电位更负也会溶解，但银易与盐酸反应生成氯化银（AgCl）沉淀，附着阳极表面致钝化。为此，需引入交流电形成非对称脉动电流，使AgCl疏松脱落。

阴极反应（纯金析出）：以纯金或钛板为阴极，金离子在阴极获得电子还原为金属金，即Au³⁺ + 3e⁻→Au。通过控制槽电压和电流密度，可确保仅金在阴极析出，杂质如铜、铂族金属等则留在电解液中或进入阳极泥。

该工艺对电解液成分、温度及电流参数均有严格要求：电解液基础配方为游离氰化氢（HCN）浓度200-300g/L，金离子浓度250-300g/L；采用自热维持工艺，正常操作温度为50℃，需严格控制上限以防电解液挥发污染；阴极电流密度标准为700A/m²，可根据阳极金品位、电解液金含量及盐酸浓度调整；直流电解模式下，阴极电流效率通常达95%±2%；槽压范围为0.3-0.4V，需实时调控。

针对阳极含银杂质（>6%时钝化风险显著）的特殊情况，采用交直流复合电解工艺：通过交流电场周期性改变电极极化状态，抑制AgCl钝化膜形成；非对称性脉动电流使AgCl沉积层疏松多孔，配合机械振动自然脱落。其中，交流分量占比15%，可提升电解液热力学活性，降低阳极泥中金夹带率至0.05%以下，并同步优化电解液循环效率。

金电解精炼具有高效、环保等优点，是现代金矿选矿和贵金属回收的关键工艺。通过严格控制电解条件，可实现金的高纯度提取，同时回收银、铂族金属等副产物，提升资源利用率。
