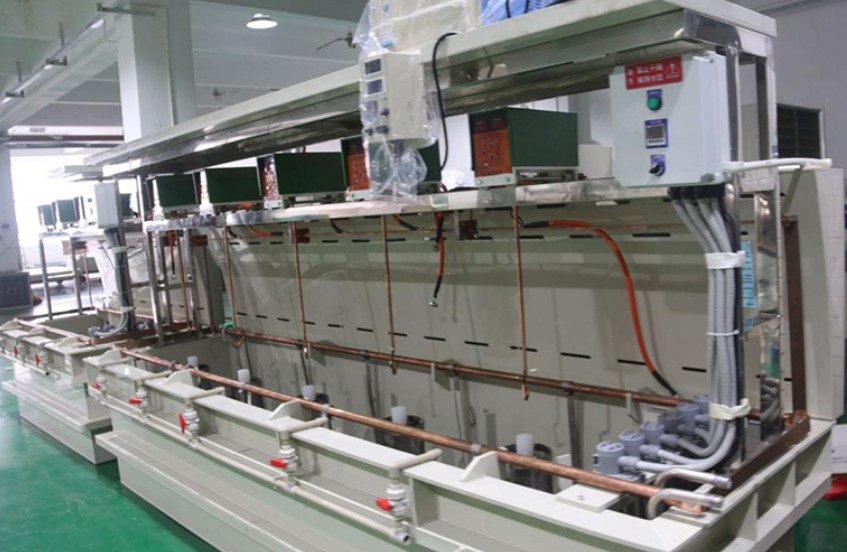

在银电解精炼过程中，控制银电解槽的阴极电流密度是优化工艺、保障银粉质量和提高生产效率的核心环节。以下是控制阴极电流密度的核心方法：

一、根据阳极质量动态调整

1.高品位阳极（银含量≥92%）：可提高电流密度至700～750A/m²，提升产量。

2.低品位阳极（银含量65%～75%）：需降低电流密度至300～500A/m²，防止杂质（如铜、铅）析出。

二、 优化电解液成分

1.银离子浓度（Ag⁺）：维持60～150g/L，浓度过低需降低电流密度以避免浓差极化。

2.硝酸浓度（HNO₃）：控制2～8g/L，过高会导致银粉再溶解，需同步调整电流密度。

三、控制电解温度

1.适宜范围：20～40℃（卧式槽）或20～65℃（立式槽）。

2.温度影响：

温度过低：电解液黏度增大，电阻升高，需降低电流密度。

温度过高：硝酸挥发加剧，可能腐蚀设备，需适当减少电流密度。

四、调整极间距

1.极间距范围：75～160mm（立式槽），10cm（卧式槽）。

2.极间距影响：间距过大会增加槽电压和能耗，需降低电流密度以维持效率。

通过上述方法，可实现银电解槽阴极电流密度的精准控制，确保银电解精炼过程高效、稳定运行。
