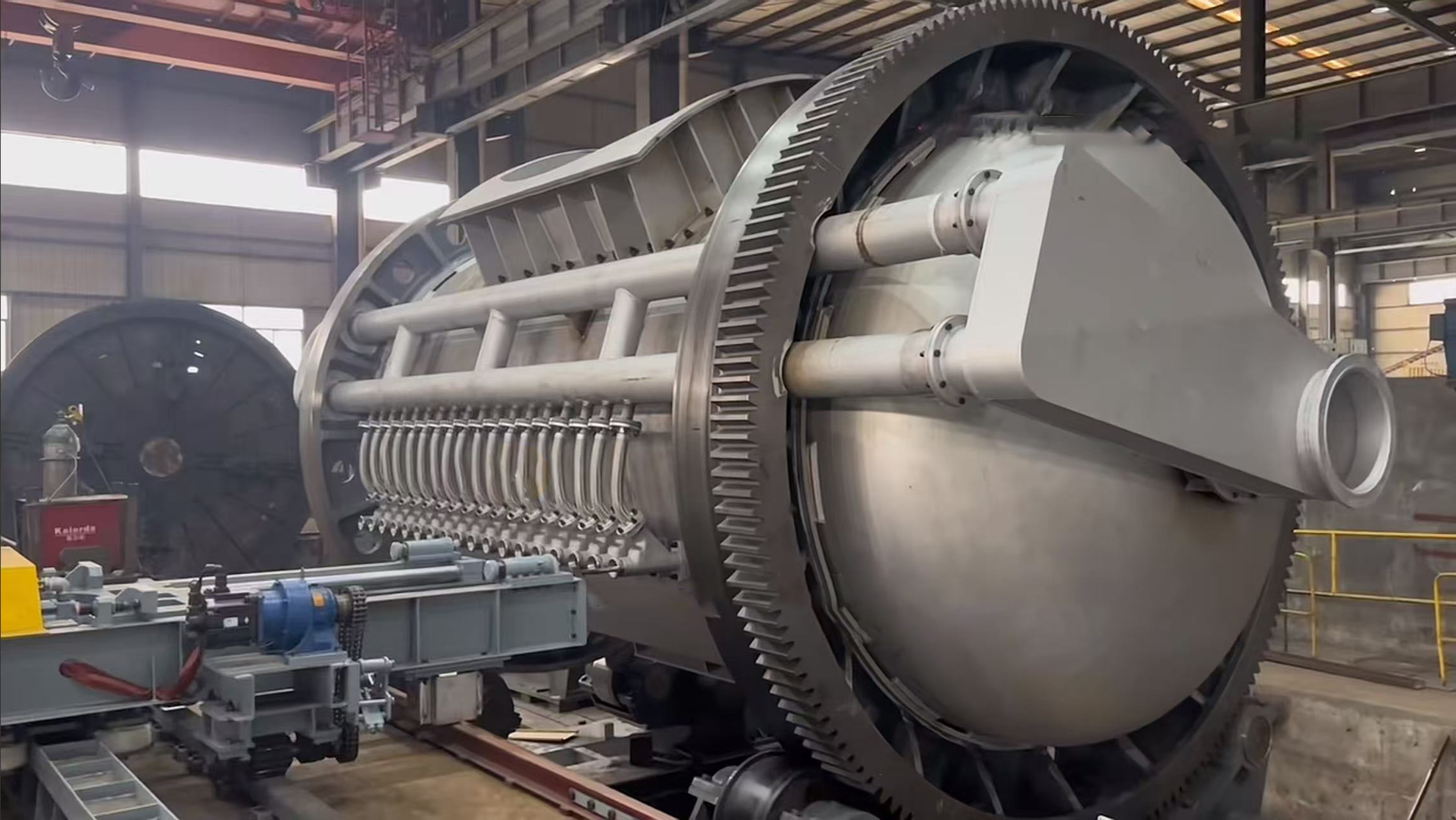

炉龄是铜冶炼企业经济效益的关键指标。P-S转炉用耐火材料消耗在重有色金属火法冶金中占比最大，解决其使用寿命问题能大幅降低成本并挖掘生产潜力。

耐火材料的损毁机理

卧式吹炼炉内衬损耗是化学侵蚀、热应力与机械磨损协同作用的结果。化学侵蚀为首要因素：炉渣中SiO₂与镁铬砖方镁石反应生成镁橄榄石，形成变质层导致结构破坏。热应力来自炉交换作业，温差300℃时热应力可达25~40MPa，超过砖体强度，引发崩裂剥落。机械磨损包括熔体冲刷及捅风眼操作，三者相互加速，形成恶性循环。

材料选择策略

镁铬砖是主流选择，兼具耐火度高、抗碱性渣侵蚀性强等优点。风口区宜用电熔再结合镁铬砖（如Cr₂O₃+Al₂O₃含量更高、气孔率更低），其他部位用直接结合镁铬砖。

操作维护要点

建立定期炉衬检测制度，及时更换损坏材料；严控砌筑质量（砖缝≤1mm），合理烘炉。操作中缩短非吹炼时间，控制吹炼温度1200~1300℃，避免硅含量过高，保持气流稳定，降低炉壁温度梯度。

延长卧式吹炼炉炉龄需从“被动更换”转向“主动管理”——系统分析损毁机理、优化材料选型、规范操作维护、强化炉衬检测四者结合，实现炉龄跨越式提升。
