氧化铜矿是重要的铜资源，其生产电解铜主要采用湿法冶炼和火法冶炼两条工艺路线，最终均通过电解精炼获得高纯度阴极铜。

火法冶炼-电解工艺

该路线适用于高品位氧化铜矿。原矿经破碎、磨矿至适宜粒度，必要时进行浮选富集。随后进入熔炼工序，在1200-1300℃下，矿石与石英石、石灰石及焦炭在反射炉或闪速炉中反应，产出含铜40-75%的铜锍。铜锍经PS转炉吹炼，分阶段氧化除铁、脱硫，得到含铜95-98%的粗铜。粗铜再经阳极炉火法精炼（氧化期鼓风除杂，还原期插木或天然气还原），铸成含铜≥99.2%的阳极板。最后进行电解精炼，在含Cu²⁺ 40-50g/L、H₂SO₄ 180-200g/L的电解液中，以220-300A/m²电流密度电解，产出含铜≥99.95%的阴极铜产品。

湿法冶炼-电积工艺

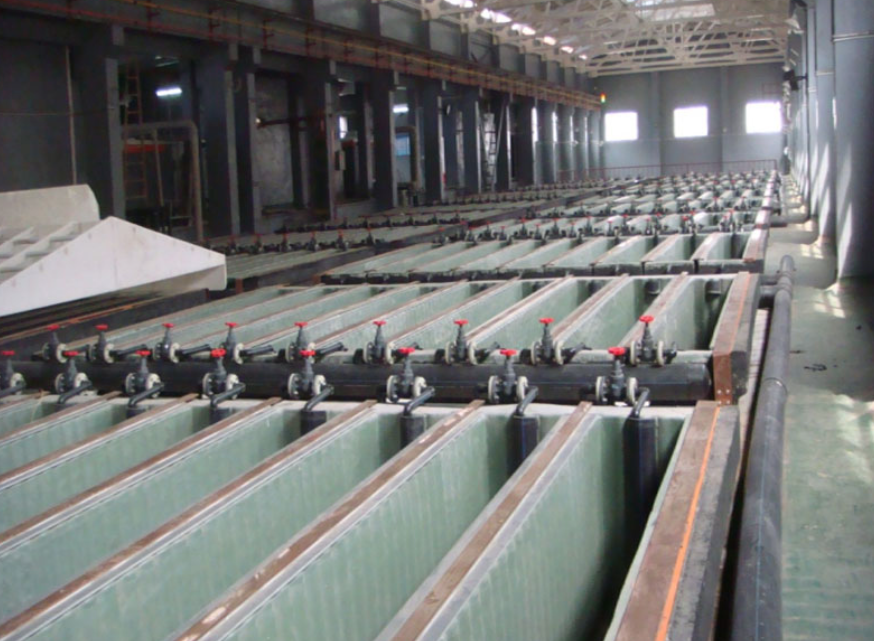

该路线是处理低品位氧化铜矿的主流选择。矿石经破碎、磨矿后，采用硫酸浸出，使铜以离子形式进入溶液。浸出液经萃取-反萃富集纯化，得到高浓度硫酸铜溶液，最后送入电积槽，在直流电作用下，铜离子直接在阴极沉积为电积铜（含铜≥99.95%）。

两种工艺各有优势，火法路线适合处理富矿，湿法路线则适用于低品位氧化矿资源，共同构成了现代电解铜生产体系。
